Toshiba เปิดตัว MOSFET พลังงาน N-channel 100V ที่รองรับการย่อขนาดของวงจรพาวเวอร์ซัพพลาย

By ปัฐ รุ่งสาโรจน์ On ก.ค. 5, 2023 110

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “TPH3R10AQM” ซึ่งเป็น MOSFET พลังงาน N-channel 100V ที่ประดิษฐ์ขึ้นด้วยกระบวนการรุ่นล่าสุดของ Toshiba นั่นคือ U-MOS X-H ผลิตภัณฑ์มุ่งเป้าไปที่การใช้งาน เช่น วงจรสวิตชิ่งและวงจร Hot swap^[1] บนสายไฟของอุปกรณ์อุตสาหกรรมที่ใช้สำหรับศูนย์ข้อมูลและสถานีฐานการสื่อสาร เริ่มจัดส่งแล้ววันนี้

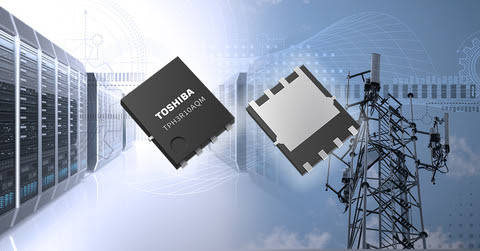

Toshiba: MOSFET พลังงาน N-channel 100V “TPH3R10AQM” ประดิษฐ์ขึ้นด้วย U-MOS X-H ซึ่งเป็นกระบวนการรุ่นล่าสุดของ Toshiba (กราฟิก: Business Wire)

TPH3R10AQM เป็นผู้นำในอุตสาหกรรม^[2] 3.1mΩ ความต้านทานต่อแหล่งเดรนสูงสุด 16%^[2] ต่ำกว่าผลิตภัณฑ์ 100V ของ Toshiba “TPH3R70APL” ซึ่งใช้กระบวนการรุ่นก่อนหน้า จากการเปรียบเทียบแบบเดียวกัน TPH3R10AQM ได้ขยายพื้นที่การทำงานที่ปลอดภัยถึง 76%^[3] ทำให้เหมาะสำหรับการทำงานในโหมดเชิงเส้น การลด On-resistance และการขยายช่วงการทำงานเชิงเส้นในพื้นที่การทำงานที่ปลอดภัยจะลดจำนวนการเชื่อมต่อแบบขนาน นอกจากนี้ ช่วงแรงดันธรณีประตูที่ 2.5V ถึง 3.5V ทำให้มีโอกาสน้อยที่จะทำงานผิดพลาดเนื่องจากสัญญาณรบกวนของแรงดันเกต

ผลิตภัณฑ์ใหม่นี้ใช้แพ็คเกจ SOP Advance(N) ที่เข้ากันได้สูง

Toshiba จะยังคงขยายไลน์อัพพาวเวอร์ MOSFET ที่สามารถเพิ่มประสิทธิภาพของพาวเวอร์ซัพพลายโดยการลดการสูญเสีย และช่วยลดการใช้พลังงานของอุปกรณ์

การใช้งาน

พาวเวอร์ซัพพลายสำหรับอุปกรณ์สื่อสาร เช่น สำหรับศูนย์ข้อมูลและสถานีฐานการสื่อสาร
แหล่งจ่ายไฟแบบสวิตชิ่ง (ตัวแปลง DC-DC ประสิทธิภาพสูง ฯลฯ)

คุณสมบัติ

นำเสนอค่าความต้านทาน On-resistance ต่ำที่ยอดเยี่ยมในอุตสาหกรรม^[2]: R_DS(ON)=3.1mΩ (สูงสุด) (V_GS=10V)
พื้นที่ปฏิบัติการที่ปลอดภัยกว้าง
ระดับอุณหภูมิช่องสูง: T_ch (สูงสุด)=175°C

หมายเหตุ:
[1] วงจรสำหรับเชื่อมต่อและถอดชิ้นส่วนต่าง ๆ ในระบบโดยไม่ต้องปิดระบบในขณะที่อุปกรณ์ทำงาน
[2] ผลสำรวจของ Toshiba ณ เดือนมิถุนายน 2023
[3] ความกว้างของพัลส์: t_w=10ms, V_DS=48V

ข้อมูลจำเพาะหลัก
(นอกจากที่ระบุไว้, T_a=25°C)
หมายเลขชิ้นส่วน			TPH3R10AQM
การจัดอันดับสูงสุดแบบสัมบูรณ์	แรงดันจากเดรน V_DSS (V)		100
	กระแสเดรน (DC) I_D (A)	T_c=25°C
	อุณหภูมิช่อง T_ch (°C)		175
คุณสมบัติทางไฟฟ้า	ความต้านทานต่อไฟฟ้าจากเดรน R_DS(ON) max (mΩ)	V_GS=10V	3.1
		V_GS=6V	6.0
	ค่าเกตทั้งหมด (gate-source plus gate-drain) Q_g typ. (nC)		83
	ค่าการสลับเกต Q_sw typ. (nC)		32
	ค่าเอาต์พุต Q_oss typ. (nC)		88
	ค่าตัวเก็บประจุระหว่างอินพุต C_iss typ. (pF)		5180
แพ็กเกจ	ชื่อ		SOP Advance(N)
	ขนาด typ. (มม.)		4.9×6.1
การตรวจสอบตัวอย่างและความพร้อมใช้งาน			ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TPH3R10AQM

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ MOSFET ของ Toshiba
MOSFETs

To check availability of the new products at online distributors, visit:

หากต้องการตรวจสอบการวางจำหน่ายของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่
TPH3R10AQM
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
